La multiplication des données dans les systèmes électroniques pourrait avoir des conséquences désastreuses si l'impact de la diaphonie n'était pas anticipé. Lors d'une perturbation électromagnétique (EMI, RFI ou EMP), le conducteur du câble agit comme une antenne et capte les signaux rayonnés. La réception de ces interférences a un impact certain sur l'intégrité du signal initial.
De nos jours, le débit de données augmente de façon exponentielle et les protocoles à haut débit sont omniprésents. Un blindage adéquat apparaît comme un élément clé de la conception. La méthode de blindage la plus efficace consiste à entourer le câble d'une tresse métallique, qui est ensuite mise à la terre à l'une ou aux deux extrémités du câble grâce aux nœuds du réseau : Les raccords et les Backshells.
Le backshell, partie postérieure du connecteur NICOMATIC DMM MIL-DTL-83513G, sert à fixer le câble et à éviter les contraintes sur la partie soudée/sertie du contact. Il protège également contre les interférences électriques (protection EMI/RFI) avec une impédance de transfert (Zt) inférieure à 200 mOhm de 10 KHz à 400 MHz. Fabriqué en aluminium 6061 avec une finition en nickel chimique, il protège des dommages mécaniques.

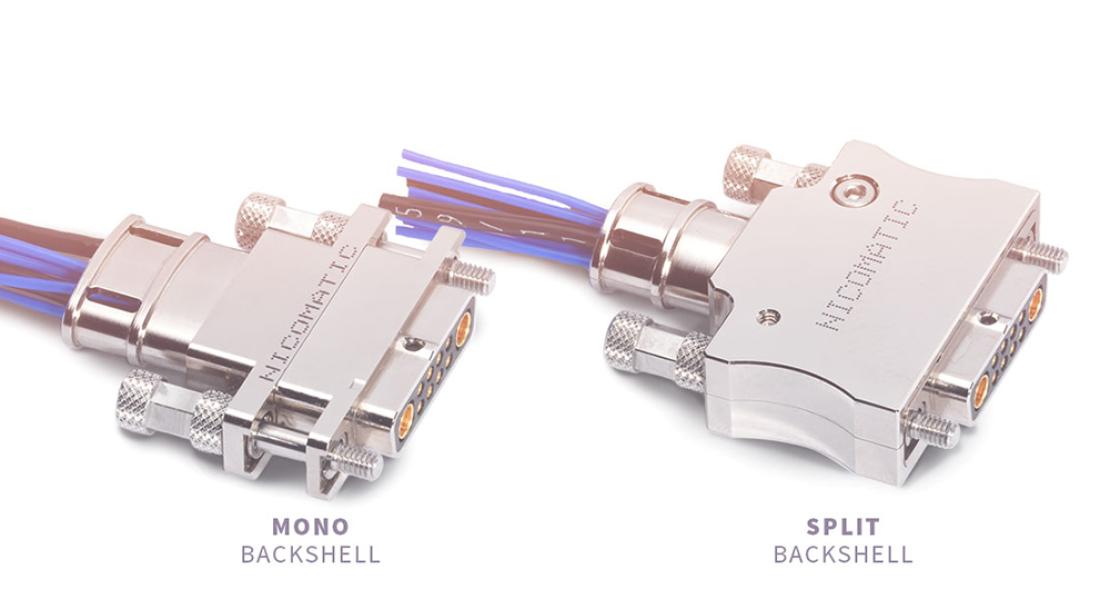

Les cheminées arrière sont conçues en forme d'ellipse, entièrement compatibles avec un système de type Band-it. Les bandes et les outils manuels de serrage sont disponibles sur notre site internet. Les ouvertures permettent de fixer les fils avec un système Serflex et également de mettre à la terre le blindage d'un câble à paires torsadées. Nos backshells sont disponibles en 2 versions, split et mono.
The split backshell est entièrement compatible avec tous les connecteurs Nicomatic DMM et est conçue comme une coque en deux parties. Le matériel de fixation est monté sur le connecteur, et le verrouillage des deux parties de la coque n'interfère pas avec le harnais, qui a été réalisé indépendamment dans une étape précédente. Il en résulte un assemblage facile et rapide.
Mono backshell est entièrement compatible avec tous les connecteurs DMM Nicomatic. Plus légère, plus petite et moins chère, c'est une solution intelligente et rentable pour l'étape de la série. Les fixations sont imperdables et intégrées dans la coque arrière.
