מחברי CMM
מיקרו מחברים בפסיעה של 2.0 מ"מ
מיקרו מחברים בפסיעה של 2 מ"מ בין מגעים.
המודולריות של מחברי ניקומטיק מאפשרת למעלה מ-20 מיליון קונפיגורציות שונות של מחברים:
מחבר עם מגעי סיגנל בלבד (3-5 אמפר) יכול להכיל החל מ-2 מגעים ועד 120 מגעים.
מחבר המכיל רק מגעי זרם גבוה 20-40 אמפר, יכול להכיל מ-2 מגעים ועד 15 מגעים בסדרת CMM220.
מחבר המכיל רק מגעי קואקס יכול להכיל מ-2 מגעים ועד 15 מגעים בסדרת CMM220.
היתרונות העיקריים של מחברי CMM :
- מודולריות גבוהה: מגעי זרם נמוך (סיגנל- 3-5 אמפר, בהתאם ליישום)
מגעי זרם גבוה (20-40 אמפר, בהתאם ליישום)
מגעי COAX, אפשרות למגע ישר או זויתי למגוון כבלי COAX
שורה אחת ועד 3 שורות מגעים
מ- 4 ועד 120 מגעים - מרווח בין מגעים 2 מ"מ

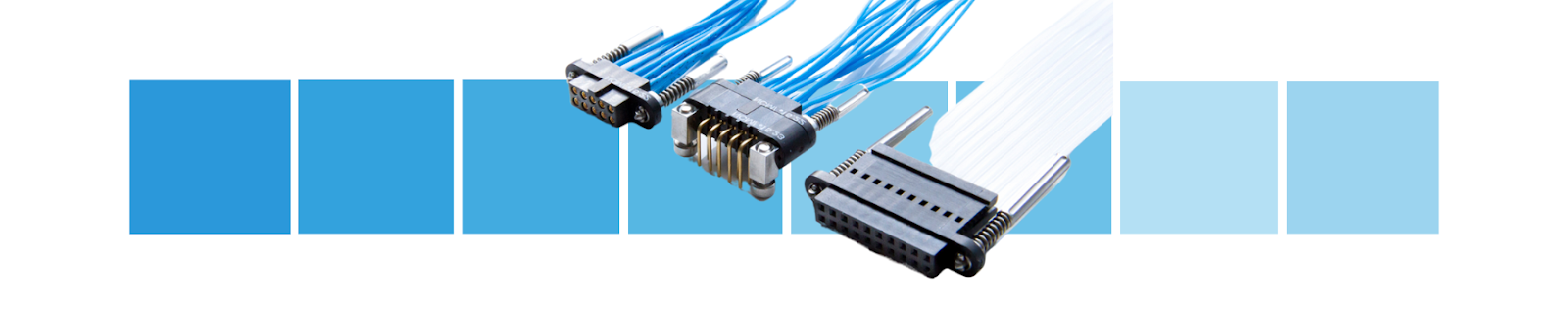

- תצורות: board-to-board, board-to-wire, wire-to-wire
- חיסכון במקום עד 60%, חיסכון במשקל עד 50% בהשוואה למחברי מיקרו מלבניים אחרים עם אותן פונקציות
- טווח טמפרטורות: 60°C- ועד + 260°C
- עמידות גבוהה בפני רעידות וזעזועים
- חסינות עם חומר PPS: ללא ספיגת לחות, ללא חמצן, עמידות לקרינה וגם עמידות לממיסים (מאפייני PPS מוכרים עבור יישומי חלל)
משפחת CMM
מחברי פלסטיק מלבניים, המתוכננים לעמוד בביצועים חשמליים ומכאניים של תקן MIL-DTL-55302F ומעבר לרמת הביצועים הנדרשת בתקן זה.
משפחת CMM מכילה חמש סדרות:
סדרת CMM-100: סדרה זו נועדה למגעי סיגנל בלבד, והיא מורכבת משורת מגעים אחת ומכילה החל מ- 2 ועד 25 מגעים. בסדרה זו החיבור בין מחבר זכר למחבר נקבה נעשה באמצעות תופסן קפיצי (Latch)
סדרת CMM-200: סדרה זו נועדה למגעי סיגנל בלבד, והיא מורכבת משתי שורות מגעים ומכילה החל מ- 4 ועד 50 מגעים. בסדרה זו החיבור בין מחבר זכר למחבר נקבה נעשה באמצעות תופסן קפיצי (Latch)

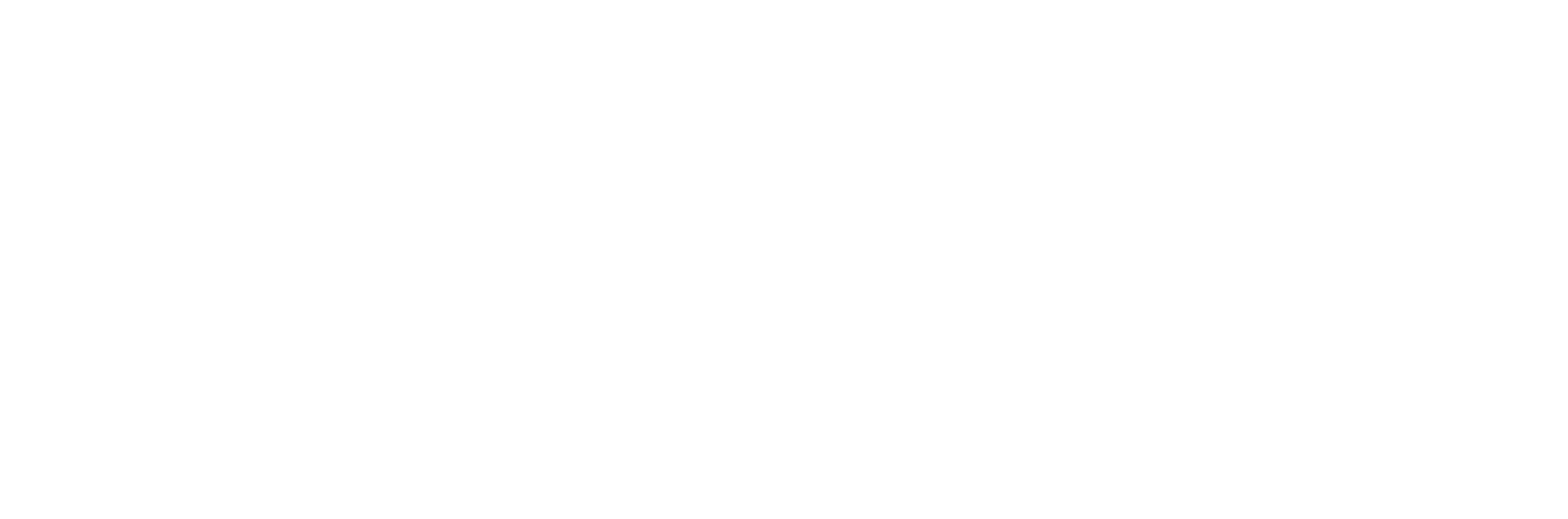

סדרת CMM-220: בסדרה זו ניתן לשלב שלושה סוגי מגעים: קואקס (HF), סיגנל (LF) וזרם גבוה (HP) הסדרה מכילה שתי שורות של מגעי סיגנל. במידה ונחליט לשלב מגעי קואקס, או HP המגע יתפוס מקום של 4 מגעי סיגנל. בסדרה זו החיבור בין מחבר זכר למחבר נקבה נעשה באמצעות ברגים.
במחבר זה ניתן לשלב חיווט גמיש, כבל שטוח FFC, מסוג- Crimpflex.
סדרת CMM-320: בסדרה זו ניתן לשלב שלושה סוגי מגעים: קואקס (עד 6 ג'יגה הרץ), סיגנל (3-5 אמפר למגע) וזרם גבוה (20-40 אמפר למגע).
במחבר משולב של סוגי מגעים שונים, ניתן לאפיין עד 40 מגעי סיגנל ו- 20 מגעי HP או HF.
הסדרה מכילה שלוש שורות של מגעי סיגנל. במידה ונחליט לשלב מגעי קואקס (HF), או HP המגע יתפוס מקום של 4 מגעי סיגנל. בסדרה זו החיבור בין מחבר זכר למחבר נקבה נעשה באמצעות ברגים.
סדרת CMM-340: סדרה זו דומה בשילובים שלה לסדרת CMM-320, אלא שפה מגעי הקואקס (HF) הם עד 1.5GHz וזרם גבוה עד 10 אמפר, וניתן לאפיין מ-4 מגעי HP/hf ועד 64 מגעים. בסדרה זו החיבור בין מחבר זכר למחבר נקבה נעשה באמצעות ברגים.
לבניית מק"ט, קבלת שרטוט ומודל לחצו כאן (נדרשת הרשמה חד פעמית לאתר)
