מחברי DMM

מחברים מתכתיים עם פסיעה של 2.0 מ"מ

מחברי DMM

מחברים מתכתיים עם פסיעה של 2.0 מ"מ.

מחברי DMM עמידים ותואמים לביצועי תקן  MIL-DTL-83513G. מחברים אלו מאפשרים מרחב גדול של סידורי מגעים, ובכך הם חוסכים במקום, ובהיותם מתכתיים הם מספקים הגנה אלקטרו מגנטית והגנה מכאנית- EMI/RFI.

ניתן להוסיף למחבר אביזר אחורי (backshell) המורכב משני חלקים (Split BackShell) או יחידה אחת (Mono BackShell) להגנה של 360 מעלות לחיבורי הכבילה.

בסדרה זו מגוון גדול של אביזרי דפינה (fixings) סטנדרטים.

היתרונות העיקריים של מחברי DMM :

  • עמידה בביצועי תקן DTL-83513-G
  • מחבר עמיד ברעידות ובעל פרופיל נמוך המספק הגנת EMI-RFI ב- 360 מעלות
  • מחבר קומפקטי
  • שורה עד ארבע שורות מגעים
  • ניתן לשלב מגעים מסוגים שונים יחד (HP/HF/LF)
  • מקסימום 120 מגעי זרם גבוה (3-5 אמפר) או 30 מגעי HP (במתח של 20-40 אמפר)
  • מגוון מגעים: לחוטים בלחיצה*, מגע ניצב ל-PCB, מגע זוויתי ל-PCB, מגעי Thru-Hole ו- SMT

* חוטים - מ-22 ועד 32 AWG, במגעי סיגנל חוטים מ- 12 ועד 20 AWG, במגעי power ובקואקס (HF) כבכלי RG (מק"ט 316, 179, 178, 174 וקטנים יותר)

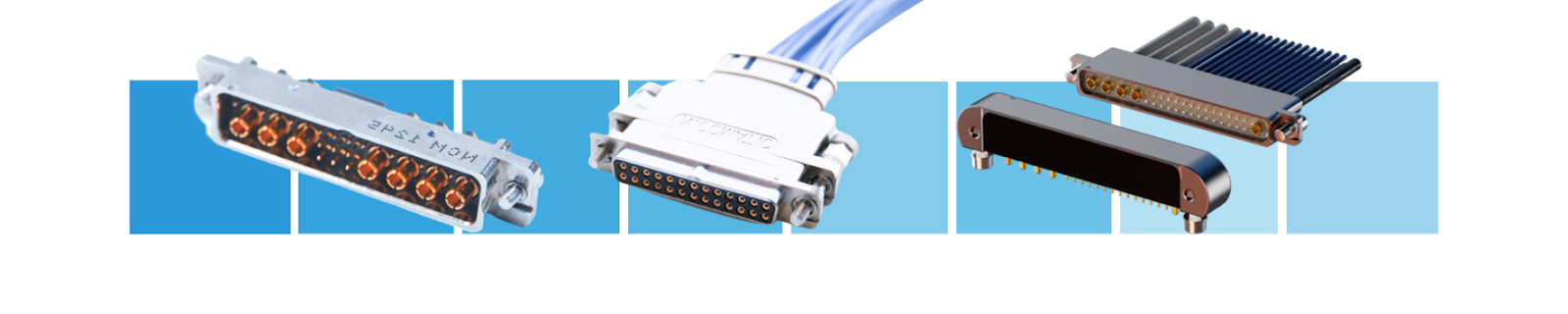

hero

משפחת DMM

סדרת DMM-100: הסדרה מכילה שורה של מגעי סיגנל החל משני מגעים ועד ל- 30.

סוגי מגעים- לחוטים, זוויתי וישר ל-PCB כולל Thru-Hole ו- SMT.

סדרת DMM-220: בסדרה זו ניתן לשלב שלושה סוגי מגעים: קואקס (HF), סיגנל (LF) וזרם גבוה (HP) הסדרה מכילה שתי שורות של מגעי סיגנל. במידה ונחליט לשלב מגעי COAX, או HP המגע יתפוס מקום של 4 מגעי סיגנל.

סוגי מגעים- לחוטים בלחיצה (crimp), זוויתי וישר ל-PCB כולל Thru-Hole ו- SMT.

סדרת DMM-320: בסדרה זו ניתן לשלב שלושה סוגי מגעים: קואקס (עד 6 ג'יגה הרץ), סיגנל (3-5 אמפר למגע) וזרם גבוה (20-40 אמפר למגע).

במחבר משולב עם סוגי מגעים שונים, ניתן לאפיין עד 40 מגעי סיגנל ו- 15 מגעי HP או HF.

בקונקטור המכיל מגעי סיגנל בלבד ניתן לקבל סידור מגעים החל מ-6 ועד ל-90, המסודרים בשלוש שורות. במידה ונחליט לשלב מגעי קואקס, או HP המגע יתפוס מקום של 4 מגעי סיגנל.

סדרת DMM-420: סדרה זו מורכבת מארבע שורות מגעי signal החל מ- 8 ועד 120 מגעים. ניתן לשלב שלושה סוגים של מגעים: קואקס (עד 6 ג'יגה הרץ), סיגנל (3-5 אמפר למגע) וזרם גבוה (20-40 אמפר למגע).

ב-connector המכיל מגעי סיגנל בלבד ניתן לקבל סידור מגעים החל מ-6 ועד ל-90, המסודרים בשלוש שורות.

במחבר משולב של סוגי מגעים שונים, ניתן לאפיין מ-2 ועד 30 מגעי COAX/HP (סידור זוגי בלבד) במידה ונחליט לשלב מגעי קואקס,ו/או HP המגע יתפוס מקום של 4 מגעי סיגנל.

סדרת DMM-430: סדרה זו מורכבת מארבע שורות מגעי signal החל מ- 8 ועד 120 מגעים. ניתן לשלב שלושה סוגים של מגעים: קואקס (עד 6 ג'יגה הרץ), סיגנל (3-5 אמפר למגע) וזרם גבוה (20-40 אמפר למגע).

ב-connector המכיל מגעי סיגנל בלבד ניתן לקבל סידור מגעים החל מ-6 ועד ל-90, המסודרים בשלוש שורות.

במחבר משולב של סוגי מגעים שונים, ניתן לאפיין עד מ-1 ועד 40 מגעי COAX/HP (סידור זוגי/ אי זוגי) במידה ונחליט לשלב מגעי קואקס,ו/או HP המגע יתפוס מקום של 4 מגעי סיגנל.

לבניית מק"ט, קבלת שרטוט ומודל לחצו כאן (נדרשת הרשמה חד פעמית לאתר)

פתרונות מותאמים מסדרת DMM:

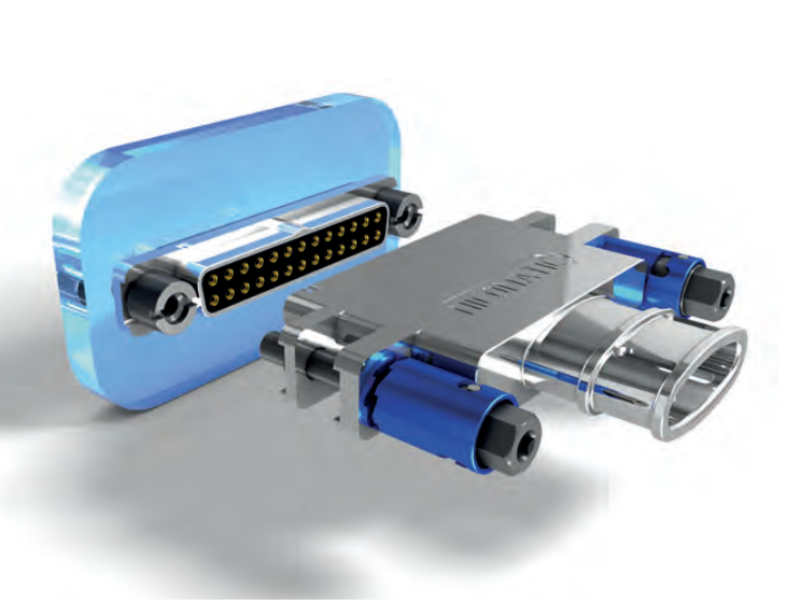

מחבר DMM FEED THROUGH שומר על האות ללא הפרעה וחיבורים מאובטחים משני צידי הפאנל:

🔹 תואם לתקן MIL-83513, מה שמבטיח ביצועים חזקים.

🔹 התנגדות EMI, מספקת הגנה בסביבות קשות.

🔹 חיבורים מסוככים למניעת הפרעות אות.

🔹 מצויד במגעי HF:

• ביצועי תדר של עד 20GHz.

• כוח התאמה אמין של 9.733N.

• עמידות של 500 מחזורי זיווג (מינימום).

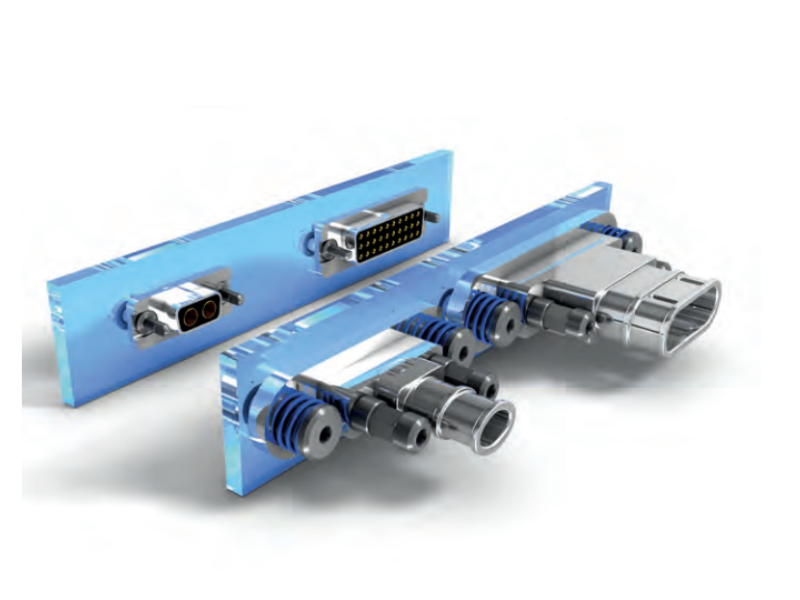

מערכת ציפה למחברי DMM מאפשרת חוסר יישור של 1.0mm(+/-) בין מחברים קבועים למכלול הצף (פאנל ומחברים). ובכך הסיכוי לפגיעה של המגעים קטן.

לקטלוג לחצו כאן

צרו קשר

כתובתינו:
הלחי ,2 ראשון לציון

טלפון:
073-253-0770

מייל:
israel@nicomatic.com

הגנת Backshell

מחברים ופתרונות כבילה

מחברי CMM

מחברי CMM

מיקרו מחברים בפסיעה של 2.0 מ"מ

מחבר CMM-SMPM

מחבר CMM-SMPM

הגדלנו את קצב העברת הנתונים ביותר מפי 6

מחברי AMM

מחברי AMM

מחברי פלסטיק שתי שורות בפסיעה של 1.0 מ"מ

מחברי EMM

מחברי EMM

מחברי פלסטיק שתי שורות בפסיעה של 1.27 מ"מ

מחבר עם אטימה OPTIMUS

מחבר עם אטימה OPTIMUS

מחבר אופטימוס מודלורי רובוסטי עם אטימה

מחבר סיב אופטי

מחבר סיב אופטי

מבוסס על התפשטות קרן בעזרת עדשה

מחבר DLMM

מחבר DLMM

מחבר פלסטי מרוכב בפסיעה של 2.0mm

מחבר DBMM

מחבר DBMM

מחבר מתכתי בפסיעה של 2.0mm

מחבר OMM

מחבר OMM

מיקרו מחבר מעגלי

מחבר DHMM

מחבר DHMM

מחבר באטימה הרמטית

מגשר בדיקת לוח

מגשר בדיקת לוח

מגשר בדיקת לוח

ריתמה גמישה Microflex

ריתמה גמישה Microflex

רתמת כבלים שטוחה עם חיבור בורג

מגשר CrimpFlex

מגשר CrimpFlex

ריתמה בפסיעות 1.27 ו-2.54 מ"מ

כבלי FFC

כבלי FFC

כבלי נחושת מוליכה מצופה פוליאסטר

שאלות / תשובות

אילו סוגים של מחברי Power ניקומטיק מציעה?

ניקומטיק מציעה מגוון רחב של מחברי power בהם מחברים בעלי צפיפות גבוהה בין הקונטקטים העמידים בתנאי סביבה קשים.

איך לבחור את מחבר Power ליישום שלי?

הבחירה במחבר כוח תלויה במספר פרמטרים, כולל זרם חשמלי, מתח, כמות המגעים וסביבת העבודה,סוג היישום ועוד. אנו ממליצים לשוחח עם המומחים שלנו לייעוץ מקצועי.

באילו תקנים עומדים מחברי ה-power של Nicomatic ?

מחברי הכוח שלנו עומדים בתקנים הבינלאומיים המובילים כגון ISO 9001, ובתקני MIL, DTL ו- RoHS - עבור סדרות סטנדרטיות. לקבלת אישור ההסמכות ניתן לפנות אלינו או להוריד מהאתר.

מהם חיי המדף הממוצעים של מחבר כוח של ניקומטיק?

אורך החיים של מחברי הכוח שלנו תלויים בסוג המחבר ובתנאי השימוש. אבל לרוב המחברים מיוצרים כדי לעמוד באלפי מחזורי חיבור וניתוק. נשמח לדון בפרטים נוספים ולספק המלצות מבוססות על היישום שלך.

האם תוכלו להתאים אישית מחברי כוח לצרכים מסוימים?

כן, ניקומטיק מומחים בהתאמה אישית, לפי צרכי הלקוח, ניתן להשתמש בחומרים שונים, הרכבות שונות וליצור מחברים שיותאמו ויעמדו בדרישות הייחודיות שלך. אנא צור קשר עם הצוות שלנו לדון בצרכים שלך ולקבלת הצעה.

מהם זמני האספקה הרגילים עבור מחברי הכוח שלכם?

זמני האספקה שלנו תלויים במספר פרמטרים, בהם סוג המחבר, כמות ההזמנה והמלאי הקיים. בפריטים סטנדרטים זמני האספקה יהיו בד"כ ארבעה שבועות, במקרים דחופים ניתן לקבל אספקות מהירות.

איך אני יכול לקבל הצעת מחיר עבור כמות גדולה של מחברי כוח?

לקבלת הצעת מחיר, אנא פנה אלינו דרך האתר שלנו או צרו קשר ישירות עם הצוות שלנו ונשמח לתת הצעה לפי הדרישות שלכם.

אילו שיטות תשלום מתקבלות לרכישת מחברי כוח?

ניתן לשלם באמצעות העברה בנקאית או כרטיסי אשראי. אנא פנו אלינו לקבלת מידע נוסף על אפשרויות התשלום.

מהו מגע סינגל (signal) ?

מגעי סיגנל (signal), מוגדרים עבור זרמים "נמוכים" של של מיליאמפרים ועד 3 אמפר

מהו מגע HF ?

מגע HF או בשמו המלא מגע High Frequency זהו מגע קואקסיאלי המכיל מגע מרכזי שמוליך את האות (signal) מבודד ומעליו מעטפת של סיכוך (Braid) K) להגנת EMI/RFI.

מהו מגע HP ?

מגע HP או בשמו המלא High Power, מיועד להעברת זרמים של 3 אמפר ועד 20 אמפר, המרווח בין מגע HP אחד למשנהו יהיה 4 מ"מ.

מה זה EMI ?

הפרעה אלקטרומגנטית Electromagnetic Interference

מה זה RFI ?

הפרעה בתדר רדיו Radio Frequency Interference

מה זה הגנת EMI/RFI?

בזמן שעובר זרם במגע או בכבל נוצר שדה מגנטי, השדה המגנטי שנוצר יכול להפריע לנתונים החשמליים שרוצים להעביר, ועל מנת למנוע את ההפרעה הזאת עוטפים את הכבל בסיכוך, כשהמוליך המרכזי מבודד חשמלית מהסיכוך.

מהו מגע COAX ?

מגע קואקס נועד בתקשורת להעברת אותות בתדרים גבוהים, הוא מכיל מגע מרכזי שמוליך את האות (signal) מבודד ומעליו מעטפת של סיכוך (Braid) למניעת הפרעות EMI/RFI. EMI- Electromagnetic Interference RFI- Radio Frequency Interference

איך בוחרים מחבר בהתאם לתדר (HZ) והעכבה (Impedance-Ω) ?

ניקומטיק מציעה מחברים להעברת תדרים גבוהים החל מ- 1.5GHz ועד 11GHz וזאת בהתאם לכבל. לצורך האיפיון יש להגדיר האם התדר שיעבור הוא עד 6GHz או מעבר בכדי לבחור את הכבל המתאים, במקרה שאתם לא בטוחים לגבי התדר מומלץ לבחור בכבל המתאים לתדירות גבוהה יותר.

מתי לבחור מחבר פלסטי ומתי לבחור מחבר מתכתי ?

הבחירה בחומר המחבר תלויה ביישום, למחברים הנמצאים בתוך הקופסא יש להשתמש במחברי פלסטיק ולמחברים המתממשקים מחוץ לקופסא וזקוקים להגנה טובה יותר מהסביבה הרועשת חשמלית, נשתמש במחברי מתכת, בסביבות קיצוניות יותר, נוכל להוסיף למחבר שכבת הגנה נוספת הנקראת BackShell (אביזר אחורי).

מה היתרון במגעי SMT (השמה משטחית- Surface Mount Technology) לעומת מגעים חודרניים על ה- PCB ?

במגעים חודרניים (Thru-Hole), המחבר מונע מהשמת רכיבים בצד השני של לוח ה- PCB, בעוד שבהשמה משטחית הצד התחתון של ה-PCB מיועד לעריכה עצמאית והשמת רכיבים נוספים.

עצת זהב לתכנון מחברים בלוח PCB

בהתאם למשימה הנדרשת ובעיקר לגודל המכני הנדרש, רצוי לקחת מחברים שהפסיעה בין המגעים זעירה, ובכך ניתן לתכנן מארז קומפקטי וקל משקל, דבר הנדרש מאוד במערכות אופטיות ובכטב"מים (כלי טייס בלתי מאוייש).
