CMMコネクタ

2.0mmピッチのマイクロコネクタ

CMMコネクタ

 接点間ピッチ2mmのマイクロコネクタ。

ニコマティックのコネクタのモジュール性により、2,000万以上の異なるコネクタ構成が可能です：

信号接点のみ（3〜5アンペア）を持つコネクタは、2つの接点から120個の接点まで収容できます。

高電流接点（20〜40アンペア）のみを含むコネクタは、CMM220シリーズで2つの接点から15個の接点まで収容できます。

同軸接点のみを含むコネクタは、CMM220シリーズで2つの接点から15個の接点まで収容できます

CMM コネクタの主な利点:

  • 高いモジュール性：

低電流接点（信号- 3〜5アンペア、用途に応じて）

高電流接点（20〜40アンペア、用途に応じて）

COAX接点、さまざまなCOAXケーブルに対応した直線またはアングル接点の選択肢

1列から3列の接点

4個から120個の接点

  • 接点間隔：2 mm
  • 構成：board-to-board、board-to-wire、wire-to-wire
  • 他の同様の機能を持つマイクロ矩形コネクタと比較して、スペースを最大60％節約し、重量を最大50％削減
  • 温度範囲：-60°C〜+260°C
  • 高い耐振動性と耐衝撃性
  • PPS素材の保護：

湿気を吸収しない

酸素を含まない

放射線耐性

溶剤耐性

（PPSの特性は宇宙用途で知られています）

hero

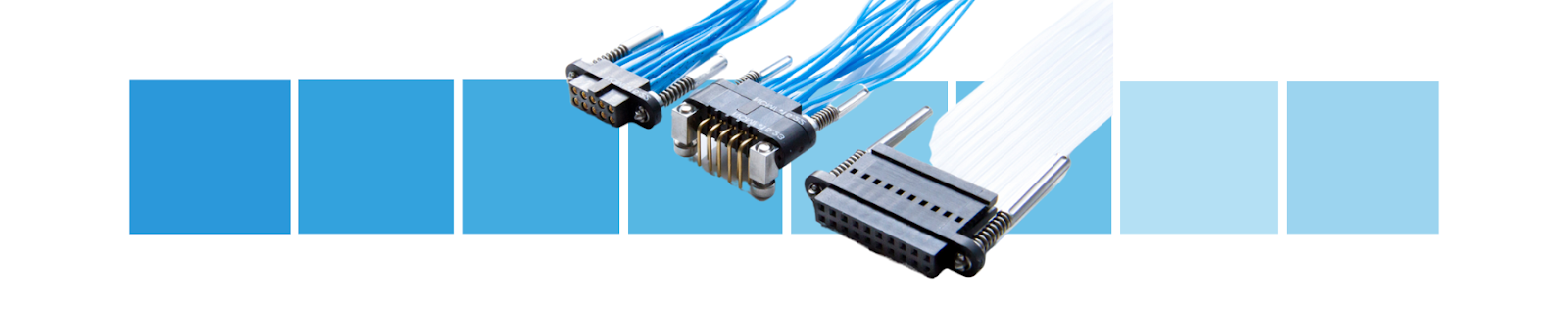

CMMファミリー

プラスチック製の矩形コネクタで、MIL-DTL-55302F規格の電気的および機械的性能を満たすように設計されており、同規格で要求される性能レベルを上回る性能を提供します

。

CMMファミリーには5つのシリーズがあります。

CMM-100シリーズ: このシリーズは信号接点専用であり、1列の接点で構成されており、2から25個の接点を含んでいます。このシリーズでは、オスコネクタとメスコネクタの接続はスプリングラッチで行われます。

CMM-200シリーズ: このシリーズも信号接点専用であり、2列の接点で構成されており、4から50個の接点を含んでいます。このシリーズでは、オスコネクタとメスコネクタの接続はスプリングラッチで行われます。

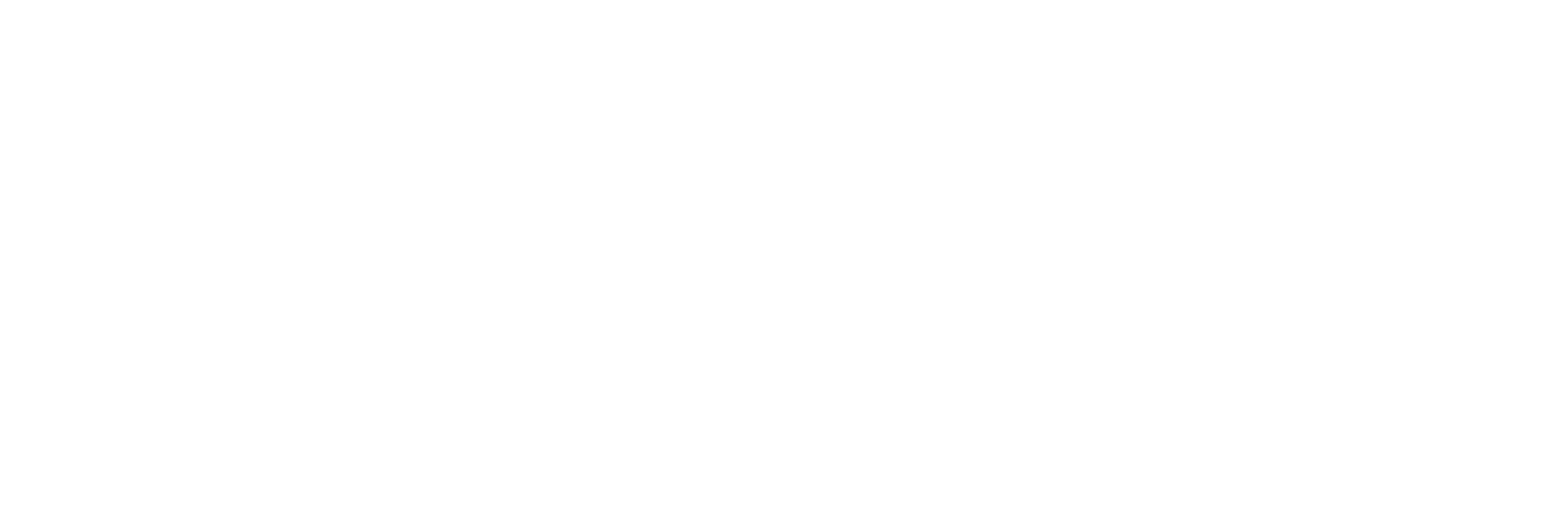

CMM-220シリーズ: このシリーズでは、高周波コネクタ（HF）、信号接点（LF）、高電流接点（HP）の3つの接点の種類を組み合わせることができます。信号接点は2列に配置されており、コアキシャル接点や高電流接点を組み込む場合、それらは4つの信号接点のスペースを占有します。このシリーズでは、オスコネクタとメスコネクタの接続はネジで行われます。

このコネクタでは、フレキシブル配線やフラットケーブル（FFC）などを組み合わせることができます。Crimpflexの詳細についてはCrimpflexページをご覧ください

CMM-320シリーズ: このシリーズでは、3つの接点の種類を組み合わせることができます：コアキシャル（最大6GHz）、信号接点（1接点あたり3-5アンペア）、および高電流接点（1接点あたり20-40アンペア）。異なる種類の接点を組み合わせたコネクタでは、最大40個の信号接点と20個の高電流または高周波接点を組み合わせることができます。シリーズは3列の信号接点で構成されています。コアキシャル接点（高周波）や高電流接点を組み込む場合、これらの接点は4つの信号接点のスペースを占有します。このシリーズでは、オスコネクタとメスコネクタの接続はネジで行われます。

CMM-340シリーズ: このシリーズはCMM-320シリーズに似ていますが、ここではコアキシャル接点（高周波）は最大1.5GHz、高電流接点は最大10アンペアです。4つの高電流または高周波接点から最大64個の接点まで構成できます。このシリーズでは、オスコネクタとメスコネクタの接続はネジで行われます。

SKU を構築するには、図面とモデルを取得し、ここ （サイトへの一度の登録が必要です）

カタログはこちらから

素早い接続と切断が必要な機器に適した器具はどれですか

コネクタと配線ソリューション

質問 / 回答

ニコマティックが提供する電源コネクタの種類は何ですか？

ニコマティックは、過酷な環境条件に耐える高密度のコンタクトを持つ電源コネクタを幅広く提供しています。

私のアプリケーションに電源コネクタを選択するにはどうすればよいですか？

電源コネクタの選択は、電流、電圧、接点数、作業環境、アプリケーションの種類など、いくつかのパラメータに依存します。専門家と相談して専門的なアドバイスを受けることをお勧めします。

ニコマティックの電源コネクタはどの規格に準拠していますか？

私たちの電源コネクタは、ISO 9001、MIL、DTL、RoHSなどの主要な国際規格に準拠しています - 標準シリーズでは。認証の承認を受けるには、私たちに連絡するか、ウェブサイトからダウンロードできます。

ニコマティックの電源コネクタの平均寿命はどれくらいですか？

私たちの電源コネクタの寿命は、コネクタの種類と使用条件によります。しかし、ほとんどのコネクタは何千回もの接続と切断に耐えるように設計されています。詳細についてはお気軽にお問い合わせください。

特定のニーズに合わせて電源コネクタをカスタマイズできますか？

はい、ニコマティックはお客様のニーズに合わせたカスタマイズを専門としています。異なる材料、異なる組み立てを使用して、独自の要件に合ったコネクタを作成できます。ニーズについて話し合い、見積もりを受けるために私たちのチームにお問い合わせください。

電源コネクタの通常の納期はどれくらいですか？

納期は、コネクタの種類、注文数量、在庫状況など、いくつかのパラメータに依存します。標準アイテムでは通常4週間で納品されますが、緊急の場合は迅速な納品も可能です。

電源コネクタの大量注文の見積もりをどのように依頼できますか？

見積もりを取得するには、私たちのウェブサイトを通じてお問い合わせいただくか、私たちのチームに直接連絡していただければ、要求に応じて見積もりを提供いたします。

電源コネクタの購入に受け入れられる支払い方法は何ですか？

銀行振込またはクレジットカードでの支払いが可能です。支払い方法の詳細については、お気軽にお問い合わせください。

シングル接点とは何ですか？

シグナル接点は、数ミリアンペアから3アンペアまでの「低」電流のために設計されています。

HP接点とは何ですか？

HP接点、またはHigh Power接点は、3アンペアから20アンペアまでの電流を伝送するために設計されており、1つのHP接点と次のHP接点の間の間隔は4 mmです。

EMIとは何ですか？

電磁妨害（Electromagnetic Interference）

RFIとは何ですか？

無線周波数妨害（Radio Frequency Interference）

EMI/RFI保護とは何ですか？

接点またはケーブル内に電流が流れると、磁場が生成されます。生成された磁場は、伝送される電気信号に干渉する可能性があり、この干渉を防ぐためにケーブルをシールドで覆い、中心導体をシールドから電気的に絶縁します。

同軸接点とは何ですか？

同軸接点は、通信において高周波信号を伝送するために設計されています。中心の接点は信号を伝送し、絶縁されています。その上にEMI/RFI妨害を防ぐためにシールドが施されています。

周波数（Hz）とインピーダンス（Ω）に応じてコネクタを選ぶにはどうすればよいですか？

ニコマティックは、ケーブルに応じて1.5GHzから11GHzまでの高周波伝送用コネクタを提供しています。仕様を設定する際には、通過する周波数が6GHzまでなのか、それ以上なのかを決定して適切なケーブルを選択する必要があります。周波数に不確かな場合は、より高い周波数に適したケーブルを選択することをお勧めします。

プラスチックコネクタと金属コネクタを選択する際はいつ選ぶべきですか？

コネクタの材料の選択は、用途に依存します。ボックス内にあるコネクタにはプラスチックコネクタを使用し、ボックス外で電気的なノイズが多い環境でインターフェースするコネクタには金属コネクタを使用します。さらに過酷な環境では、コネクタに追加の保護層であるBackShell（リアアクセサリー）を追加できます。

PCB上のSMT（表面実装技術）接点の利点は何ですか？

スルーホール接続では、コネクタがPCBの反対側に部品を配置するのを防ぎます。一方、表面実装では、PCBの下側が独立したレイアウトと追加の部品配置に使用されます。

PCB上のコネクタ設計のためのゴールデンヒント

必要なタスクや主に必要な機械的な大きさに応じて、接点間のピッチが小さなコネクタを選択することをお勧めします。これにより、コンパクトで軽量なパッケージを設計でき、これは光学システムやドローン（無人航空機）で非常に重要です。
