クリンプフレックスジャンパー
ジャンパー

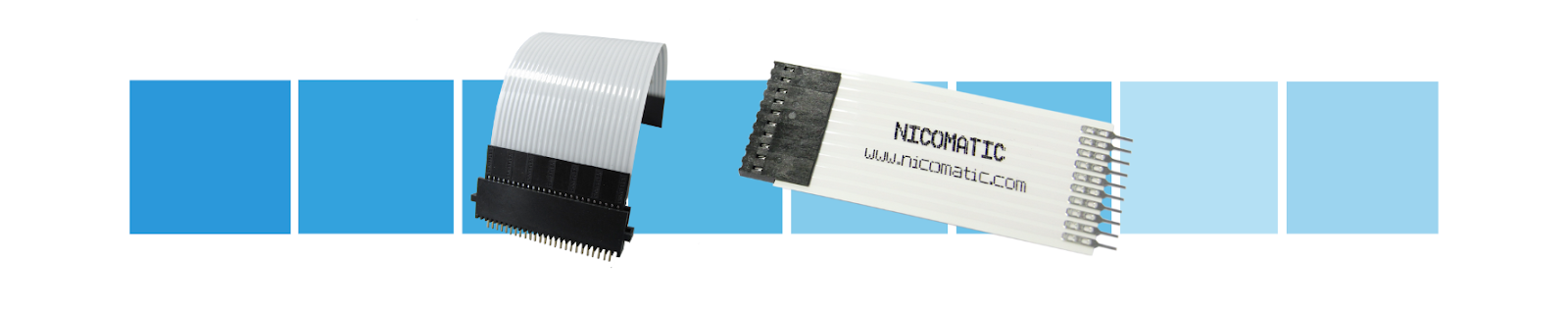

CrimpFlex ™ ジャンパーワイヤは、1.27mmと2.54mmの2つのピッチでボード・トゥ・ボード接続を目的として設計されており、ニコマティックが製造したFFCケーブルを使用してジャンパーとして機能します。FFCケーブルは、2つの平らな銅導体が2層のポリエステルまたはカプトン（Kapton）絶縁体の間に組み込まれています。
ハーネスからハーネス、ヘッダーを介したハーネスからボード（PCB）への接続、直線または角度のある接続、単列または二列の製品に対応しています。
ジャンパーワイヤは、多くの接点とハウジングの選択肢に適しています。最良の接点抵抗と高い機械的強度が、高い信頼性と製品の長寿命を保証します。
信号接点の数に応じて、ロック機能のあるものやないものなど、さまざまなハウジングが利用可能です
一般的な特性：
- 標準準拠: UL E235596、232192、203388
- CrimpFlex™ 配線は、ワイヤー配線と比較して20%〜30%軽量です。
- 温度範囲は-55°Cから+105°C（ポリエステル結合の場合）。
- ケーブルには最大50個のコンタクトがあります。
- 顧客の要求に応じた角度曲げ構成が可能です。
- 接続機能: ケーブル延長、ロックなど。
- 高温用にはシールドされたハーネスやポリアミド（Kapton）素材のオプションがあります
CrimpFlex ジャンパー
" title="YouTube video player" frameborder="0" allow="accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture" allowfullscreen>
コネクタと配線ソリューション
質問 / 回答
ニコマティックが提供する電源コネクタの種類は何ですか？
ニコマティックは、過酷な環境条件に耐える高密度のコンタクトを持つ電源コネクタを幅広く提供しています。
私のアプリケーションに電源コネクタを選択するにはどうすればよいですか？
電源コネクタの選択は、電流、電圧、接点数、作業環境、アプリケーションの種類など、いくつかのパラメータに依存します。専門家と相談して専門的なアドバイスを受けることをお勧めします。
ニコマティックの電源コネクタはどの規格に準拠していますか？
私たちの電源コネクタは、ISO 9001、MIL、DTL、RoHSなどの主要な国際規格に準拠しています - 標準シリーズでは。認証の承認を受けるには、私たちに連絡するか、ウェブサイトからダウンロードできます。
ニコマティックの電源コネクタの平均寿命はどれくらいですか？
私たちの電源コネクタの寿命は、コネクタの種類と使用条件によります。しかし、ほとんどのコネクタは何千回もの接続と切断に耐えるように設計されています。詳細についてはお気軽にお問い合わせください。
特定のニーズに合わせて電源コネクタをカスタマイズできますか？
はい、ニコマティックはお客様のニーズに合わせたカスタマイズを専門としています。異なる材料、異なる組み立てを使用して、独自の要件に合ったコネクタを作成できます。ニーズについて話し合い、見積もりを受けるために私たちのチームにお問い合わせください。
電源コネクタの通常の納期はどれくらいですか？
納期は、コネクタの種類、注文数量、在庫状況など、いくつかのパラメータに依存します。標準アイテムでは通常4週間で納品されますが、緊急の場合は迅速な納品も可能です。
電源コネクタの大量注文の見積もりをどのように依頼できますか？
見積もりを取得するには、私たちのウェブサイトを通じてお問い合わせいただくか、私たちのチームに直接連絡していただければ、要求に応じて見積もりを提供いたします。
電源コネクタの購入に受け入れられる支払い方法は何ですか？
銀行振込またはクレジットカードでの支払いが可能です。支払い方法の詳細については、お気軽にお問い合わせください。
シングル接点とは何ですか？
シグナル接点は、数ミリアンペアから3アンペアまでの「低」電流のために設計されています。
HP接点とは何ですか？
HP接点、またはHigh Power接点は、3アンペアから20アンペアまでの電流を伝送するために設計されており、1つのHP接点と次のHP接点の間の間隔は4 mmです。
EMIとは何ですか？
電磁妨害（Electromagnetic Interference）
RFIとは何ですか？
無線周波数妨害（Radio Frequency Interference）
EMI/RFI保護とは何ですか？
接点またはケーブル内に電流が流れると、磁場が生成されます。生成された磁場は、伝送される電気信号に干渉する可能性があり、この干渉を防ぐためにケーブルをシールドで覆い、中心導体をシールドから電気的に絶縁します。
同軸接点とは何ですか？
同軸接点は、通信において高周波信号を伝送するために設計されています。中心の接点は信号を伝送し、絶縁されています。その上にEMI/RFI妨害を防ぐためにシールドが施されています。
周波数（Hz）とインピーダンス（Ω）に応じてコネクタを選ぶにはどうすればよいですか？
ニコマティックは、ケーブルに応じて1.5GHzから11GHzまでの高周波伝送用コネクタを提供しています。仕様を設定する際には、通過する周波数が6GHzまでなのか、それ以上なのかを決定して適切なケーブルを選択する必要があります。周波数に不確かな場合は、より高い周波数に適したケーブルを選択することをお勧めします。
プラスチックコネクタと金属コネクタを選択する際はいつ選ぶべきですか？
コネクタの材料の選択は、用途に依存します。ボックス内にあるコネクタにはプラスチックコネクタを使用し、ボックス外で電気的なノイズが多い環境でインターフェースするコネクタには金属コネクタを使用します。さらに過酷な環境では、コネクタに追加の保護層であるBackShell（リアアクセサリー）を追加できます。
PCB上のSMT（表面実装技術）接点の利点は何ですか？
スルーホール接続では、コネクタがPCBの反対側に部品を配置するのを防ぎます。一方、表面実装では、PCBの下側が独立したレイアウトと追加の部品配置に使用されます。
PCB上のコネクタ設計のためのゴールデンヒント
必要なタスクや主に必要な機械的な大きさに応じて、接点間のピッチが小さなコネクタを選択することをお勧めします。これにより、コンパクトで軽量なパッケージを設計でき、これは光学システムやドローン（無人航空機）で非常に重要です。
