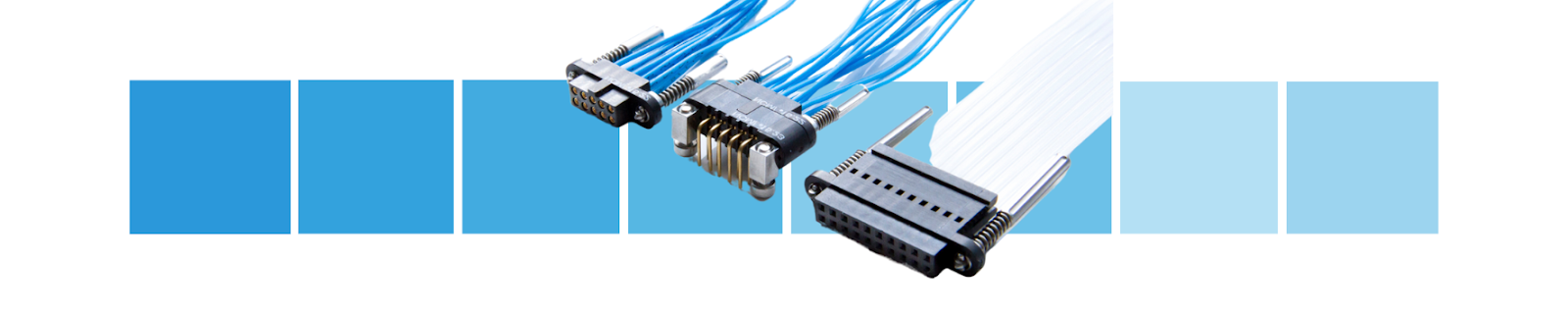

Đầu nối CMM
Đầu nối micro bước 2.0mm
Liên hệ Đầu nối micro có khoảng cách 2 mm.
Bản chất mô-đun của đầu nối Nicomatic cho phép hơn 20 triệu cấu hình đầu nối khác nhau:
Đầu nối chỉ có tiếp điểm tín hiệu (3-5 amps) có thể chứa từ 2 tiếp điểm đến 120 tiếp điểm.
Đầu nối chỉ chứa các tiếp điểm dòng điện cao (20-40 amps) có thể chứa từ 2 tiếp điểm đến 15 tiếp điểm trong dòng CMM220.
Đầu nối chỉ chứa các tiếp điểm đồng trục có thể chứa từ 2 tiếp điểm đến 15 tiếp điểm trong dòng CMM220
Ưu điểm chính của đầu nối CMM:
- Tính mô đun cao:
Các tiếp điểm hiện tại thấp (tín hiệu - 3 đến 5 amps, tùy thuộc vào ứng dụng)
Tiếp điểm dòng điện cao (20-40 amps, tùy thuộc vào ứng dụng)
Tiếp điểm COAX, lựa chọn tiếp điểm thẳng hoặc góc cho các loại cáp COAX khác nhau
1 đến 3 hàng liên lạc
4 đến 120 liên hệ
- Khoảng cách liên hệ: 2 mm
- Các loại đầu nối:board-to-board, board-to-wire, wire-to-wire
- Tiết kiệm tới 60% không gian và giảm trọng lượng tới 50% so với các đầu nối hình chữ nhật siêu nhỏ có tính năng tương tự khác
- Phạm vi nhiệt độ: -60°C đến +260°C
- Khả năng chống rung và va đập cao
- Bảo vệ vật liệu PPS:
Không hấp thụ độ ẩm
Không chứa oxy
Chống bức xạ
Kháng dung môi
(Thuộc tính PPS được biết đến với các ứng dụng không gian)
gia đình CMM
Đầu nối hình chữ nhật bằng nhựa được thiết kế để đáp ứng và vượt mức hiệu suất theo yêu cầu của MIL-DTL-55302F tiêu chuẩn cho hiệu suất điện và cơ khí.
。
Có năm dòng trong gia đình CMM.
Dòng CMM-100: Dòng này dành riêng cho các tiếp điểm tín hiệu và bao gồm một hàng tiếp điểm, chứa từ 2 đến 25 tiếp điểm. Trong loạt sản phẩm này, kết nối giữa đầu nối nam và nữ được thực hiện bằng chốt lò xo.
Dòng CMM-200: Dòng sản phẩm này cũng được dành riêng cho các tiếp điểm tín hiệu và bao gồm hai hàng tiếp điểm, chứa từ 4 đến 50 tiếp điểm. Trong loạt sản phẩm này, kết nối giữa đầu nối nam và nữ được thực hiện bằng chốt lò xo.

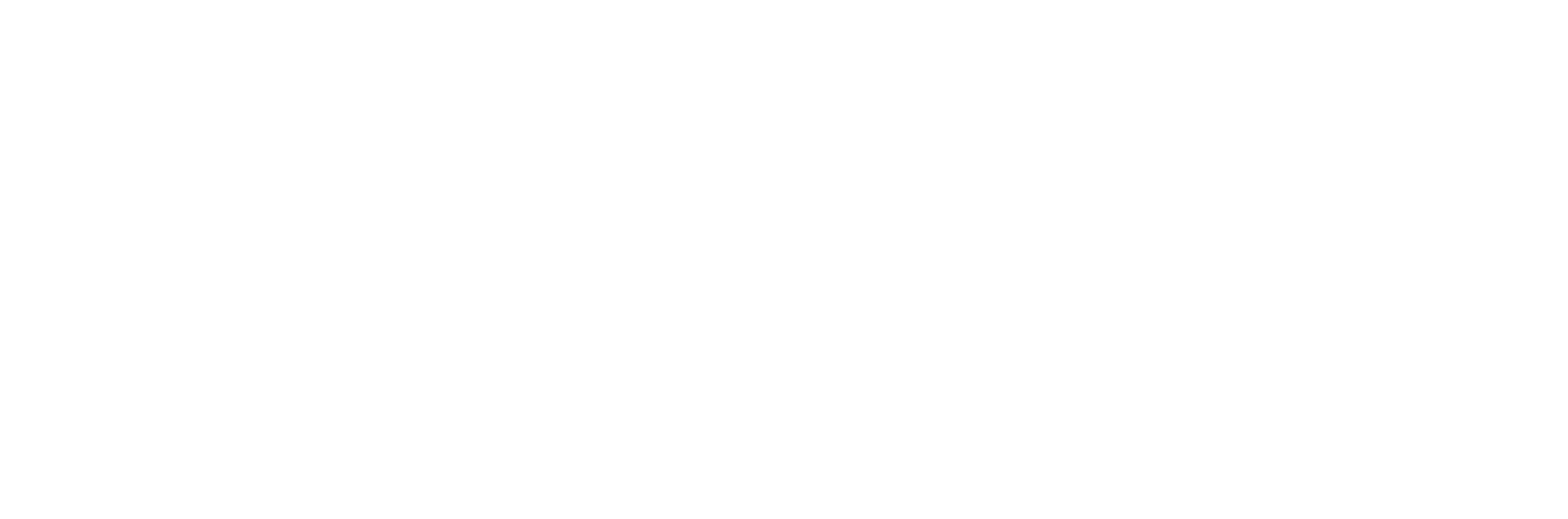

Dòng CMM-220: Ba loại tiếp điểm có thể được kết hợp trong chuỗi này: đầu nối tần số cao (HF), tiếp điểm tín hiệu (LF) và tiếp điểm dòng điện cao (HP). Các tiếp điểm tín hiệu được bố trí thành hai hàng và khi kết hợp các tiếp điểm đồng trục hoặc các tiếp điểm dòng điện cao, chúng chiếm không gian của bốn tiếp điểm tín hiệu. Trong loạt bài này, kết nối giữa đầu nối đực và cái được thực hiện bằng vít.
Đầu nối này cho phép bạn kết hợp nối dây linh hoạt, cáp dẹt (FFC), v.v. Để biết thêm thông tin về Crimpflex, vui lòng xem tại trang uốn cong
Dòng CMM-320: Ba loại tiếp điểm có thể được kết hợp trong loạt sản phẩm này: đồng trục (lên đến 6GHz), tiếp điểm tín hiệu (3-5 amp mỗi tiếp điểm) và tiếp điểm dòng điện cao (20-40 amp mỗi tiếp điểm). Đầu nối kết hợp các loại tiếp điểm khác nhau có thể kết hợp tối đa 40 tiếp điểm tín hiệu và 20 tiếp điểm dòng điện cao hoặc tần số cao. Chuỗi bao gồm ba hàng tiếp điểm tín hiệu. Khi kết hợp các tiếp điểm đồng trục (tần số cao) hoặc các tiếp điểm dòng điện cao, các tiếp điểm này chiếm không gian của bốn tiếp điểm tín hiệu. Trong loạt bài này, kết nối giữa đầu nối đực và cái được thực hiện bằng vít.
Dòng CMM-340: Dòng này tương tự như dòng CMM-320, nhưng ở đây các tiếp điểm đồng trục (tần số cao) lên tới 1,5GHz và các tiếp điểm dòng điện cao lên tới 10 Amps. Có thể được cấu hình từ 4 tiếp điểm dòng điện cao hoặc tần số cao lên đến 64 tiếp điểm. Trong loạt bài này, kết nối giữa đầu nối đực và cái được thực hiện bằng vít.
