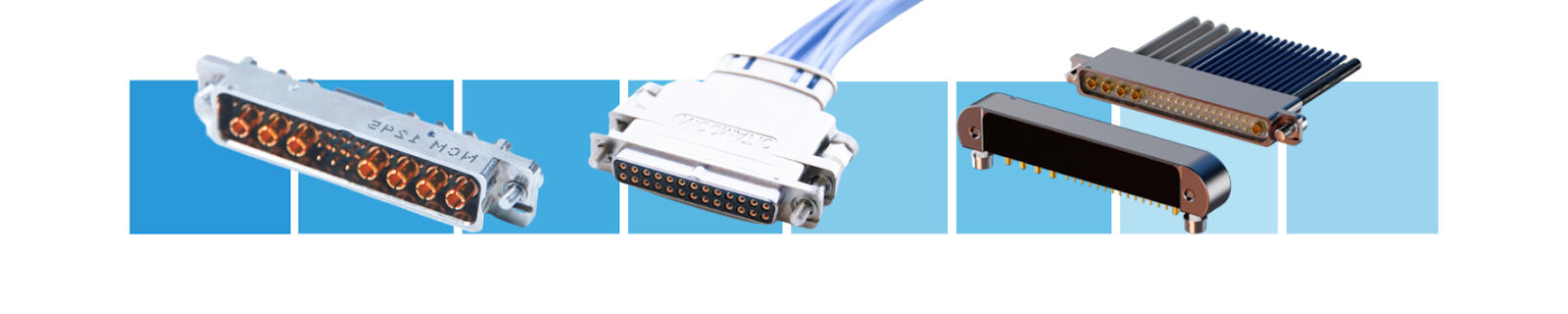

Đầu nối DMM

Ưu điểm chính của đầu nối DMM:

• Tuân thủ hiệu suất tiêu chuẩn MIL-DTL-83513-G
• Đầu nối cấu hình thấp, chống rung cung cấp khả năng bảo vệ EMI-RFI 360 độ
• Đầu nối nhỏ gọn
• Danh bạ từ hàng 1 đến hàng 4
• Có thể kết hợp các loại tiếp điểm khác nhau (HP/HF/LF)
• Lên đến 120 tiếp điểm dòng điện cao (3 đến 5 amps) hoặc 30 tiếp điểm dòng điện cao (điện áp từ 20 đến 40 amps)
• Các tiếp điểm khác nhau: tiếp điểm uốn cho dây, tiếp điểm góc vuông cho PCB, tiếp điểm góc cho PCB, tiếp điểm xuyên lỗ và SMT

Dây - Tiếp điểm tín hiệu trên dây 22 đến 32 AWG, tiếp điểm nguồn trên dây 12 đến 20 AWG và tiếp điểm đồng trục (HF) [316, 179, 178, 174, v.v.]

gia đình DMM

Dòng DMM-100:Sê-ri này bao gồm một hàng tiếp điểm tín hiệu từ 2 chân đến 30 chân.

Các loại tiếp xúc bao gồm cáp, PCB góc cạnh và thẳng, xuyên lỗ và SMT

Dòng DMM-220:Ba loại tiếp điểm có thể được kết hợp trong chuỗi này: tần số cao (HF), tín hiệu (LF) và dòng điện cao (HP). Chuỗi này bao gồm hai hàng tiếp điểm tín hiệu. Kết hợp tiếp điểm COAX hoặc HP chiếm không gian của 4 chân tiếp xúc tín hiệu.

Các loại tiếp điểm bao gồm kẹp cáp, PCB góc cạnh và thẳng, xuyên lỗ và SMT

Dòng DMM-320:Sê-ri này cho phép bạn kết hợp ba loại tiếp điểm: đồng trục (lên đến 6 GHz), tín hiệu (3-5 amps mỗi chân) và dòng điện cao (20-40 amps mỗi chân).

Đầu nối kết hợp các loại tiếp điểm khác nhau có thể có tới 40 chân tiếp điểm tín hiệu và 15 chân tiếp điểm HP hoặc HF.

Đầu nối chỉ chứa các tiếp điểm tín hiệu có ba hàng sắp xếp từ 6 đến 90 tiếp điểm. Khi kết hợp tiếp điểm đồng trục hoặc HP, chiếm không gian của 4 tiếp điểm tín hiệu。

Dòng DMM-420: Chuỗi này bao gồm bốn hàng tiếp điểm tín hiệu, từ 8 đến 120 tiếp điểm. Có thể kết hợp ba loại tiếp điểm: đồng trục (lên đến 6 GHz), tín hiệu (3-5 amps mỗi pin) và dòng điện cao (20-40 amps mỗi pin).

Đầu nối chỉ chứa các tiếp điểm tín hiệu có ba hàng sắp xếp từ 6 đến 90 tiếp điểm.

Các đầu nối kết hợp các loại tiếp điểm khác nhau có thể có từ 2 đến 30 tiếp điểm COAX/HP (chỉ cấu hình cặp). Khi kết hợp các tiếp điểm đồng trục hoặc HP, không gian của 4 tiếp điểm tín hiệu bị chiếm dụng.

Dòng DMM-430:Chuỗi này bao gồm bốn hàng tiếp điểm tín hiệu, từ 8 đến 120 tiếp điểm. Có thể kết hợp ba loại tiếp điểm: đồng trục (lên đến 6 GHz), tín hiệu (3-5 amps mỗi pin) và dòng điện cao (20-40 amps mỗi pin).

Đầu nối chỉ chứa các tiếp điểm tín hiệu có ba hàng sắp xếp từ 6 đến 90 tiếp điểm.

Các đầu nối kết hợp các loại tiếp điểm khác nhau có thể có từ 1 đến 40 tiếp điểm COAX/HP (ghép nối/không ghép nối). Khi kết hợp tiếp điểm đồng trục hoặc HP, chiếm không gian của 4 tiếp điểm tín hiệu

Để xây dựng SKU, hãy lấy bản vẽ và mô hình, đây (Yêu cầu đăng ký một lần trên trang web)
