Captive Screw

Dans les environnements exigeants comme l’aéronautique, la défense ou l’industriel, chaque connexion compte. Pourtant, l’assemblage des connecteurs reste une source de frustration et de risques :

- Des vis perdues sur le terrain, introuvables dans des espaces confinés ou critiques, retardant les opérations et augmentant les coûts de maintenance.
- Un mauvais alignement lors du montage, qui entraîne des contacts abîmés, des performances altérées, voire des pannes en mission.
- Un assemblage long et fastidieux, avec des manipulations répétitives qui ralentissent les équipes et multiplient les risques d’erreur.
- Des risques de FOD (Foreign Object Damage), où la moindre vis égarée peut endommager des équipements sensibles.

👉 Ces contraintes ne sont pas une fatalité. Avec la Captive Screw de Nicomatic, bénéficiez d’une solution intelligente et optimisée, conçue pour vous faire gagner du temps tout en renforçant la sécurité de vos connexions.


Une technologie pensée pour l’efficacité

Fixation sécurisée avec le "Mate-before-lock"

Le principe est simple : le connecteur se positionne avant le verrouillage, garantissant un alignement parfait et évitant les erreurs d’insertion qui peuvent endommager les contacts. Vous réduisez ainsi le risque de mauvais contact ou de panne causée par un assemblage approximatif.

Video file



Un système de vis captive : plus de perte, plus de risque de FOD

Grâce à un mécanisme captif, la vis reste attachée au connecteur, même lorsqu’elle est entièrement desserrée. Cela signifie zéro perte de pièce, et surtout, une réduction des risques de Foreign Object Damage (FOD), un enjeu majeur dans les secteurs aéronautique et industriel, où la chute d’une simple vis peut avoir des conséquences dramatiques.

Un montage simplifié pour une maintenance plus rapide

Avec un design ergonomique, ce système permet un montage et démontage fluides de la connectique, tout en garantissant un serrage efficace même en conditions difficiles. Vous gagnez en rapidité, précision lors de l’installation et de la maintenance.




Une solution disponible pour vos connecteurs CMM, DMM et EMM

Chez Nicomatic, nous avons conçu la Captive Screw pour être compatible avec nos principales gammes de connecteurs haute performance : CMM, DMM et EMM.

La Captive Screw s’adapte à vos besoins et est disponible en trois références : M16C, D53C et E02.

CMM → Fixation M16C : Connecteurs modulaires haute densité, conçus pour des applications exigeant compacité et fiabilité.

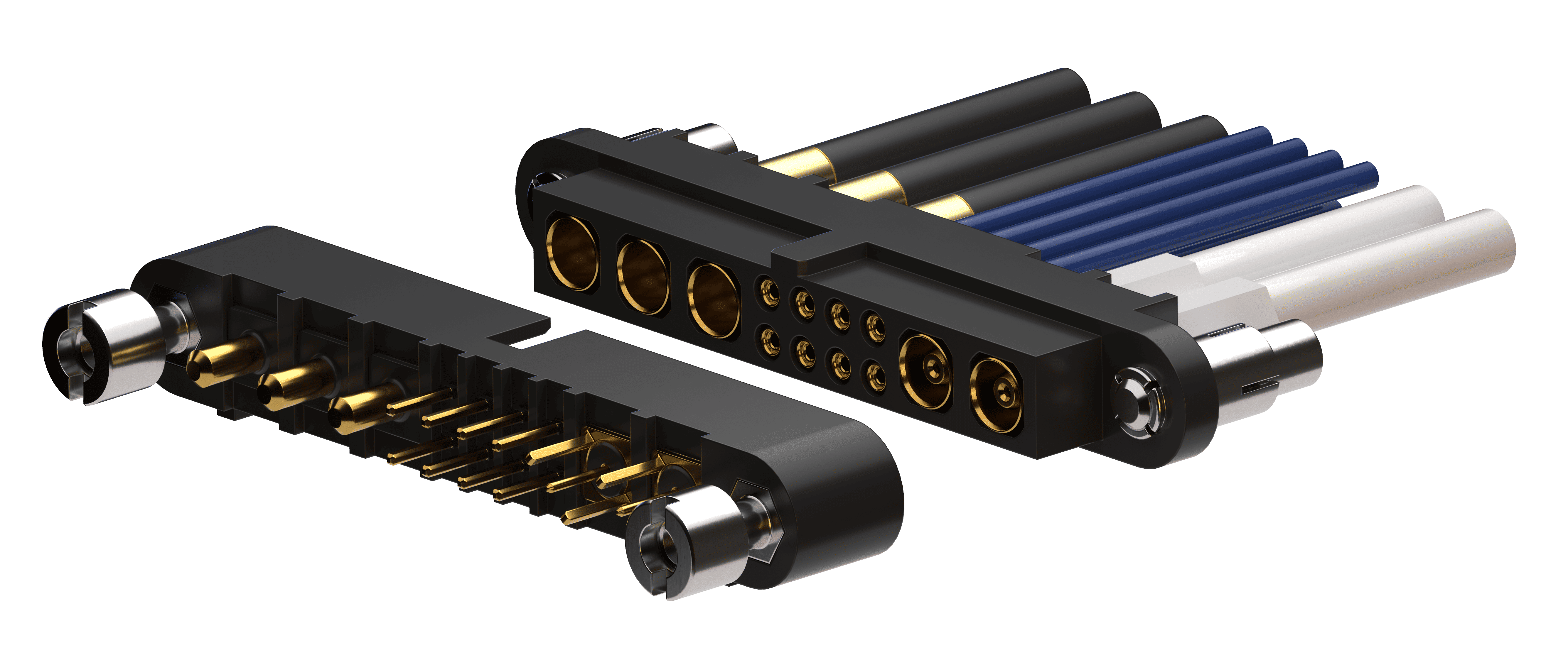

CMM Nicomatic

DMM → Fixation D53C : Connecteurs robustes destinés aux environnements sévères, offrant une modularité optimale.

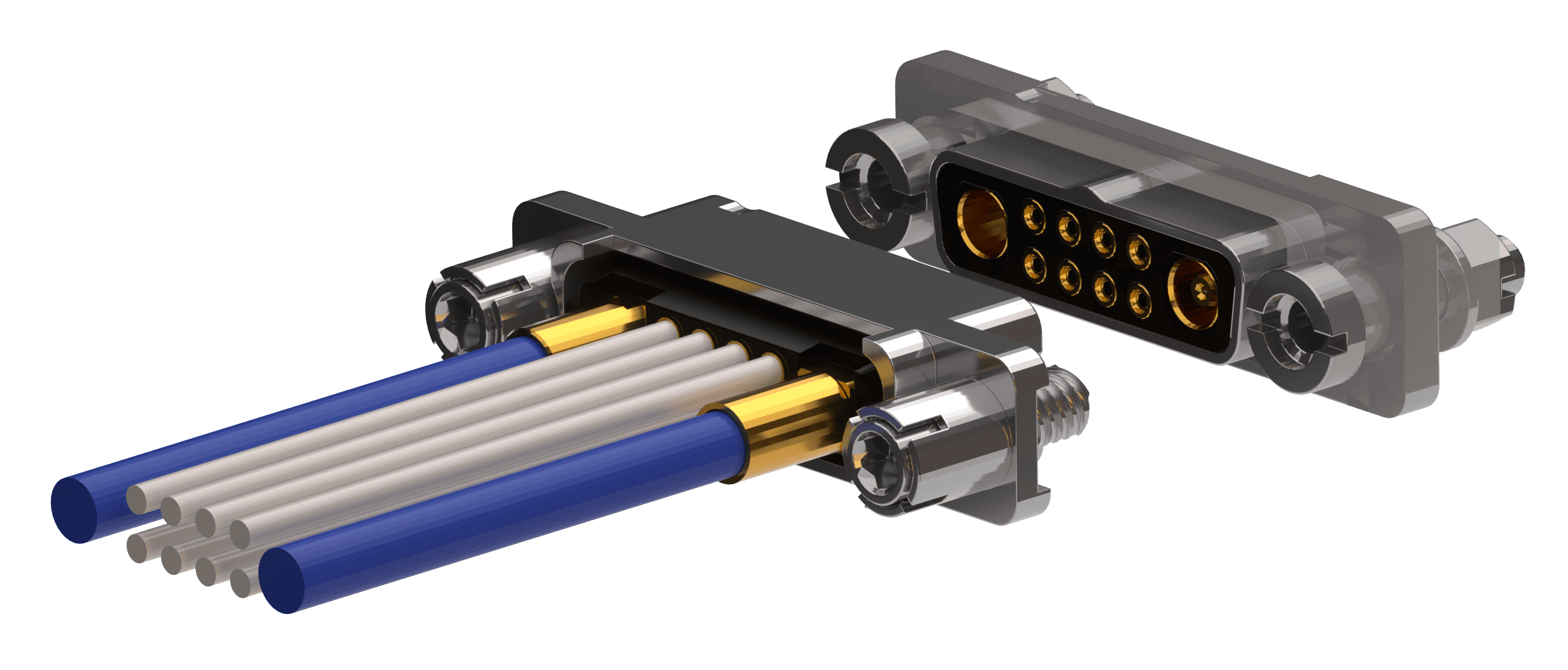

DMM Nicomatic

EMM → Fixation E02 : Une solution ultra-miniature et haute performance, idéale pour les applications embarquées nécessitant une résistance extrême aux vibrations et aux chocs.

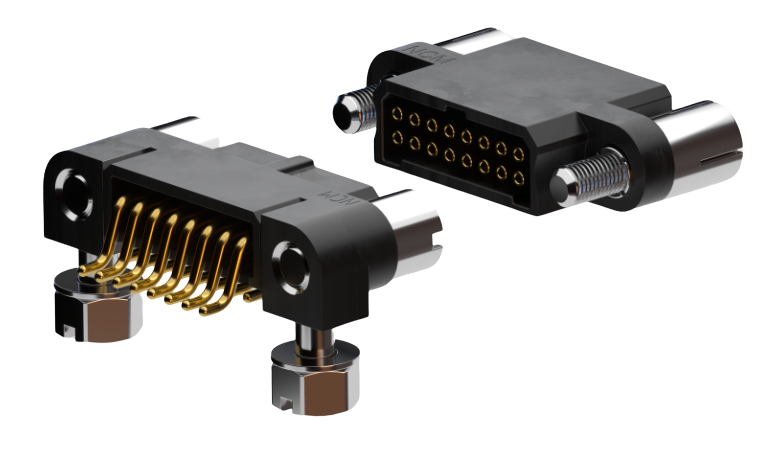

EMM Nicomatic

Avec la Captive Screw, ces connecteurs bénéficient d’un système de fixation optimisé, qui simplifie l’assemblage tout en garantissant une connexion sécurisée et durable.




Des performances adaptées aux environnements exigeants

Les environnements critiques, qu’ils soient soumis à des vibrations intenses, des chocs violents ou des conditions extrêmes, nécessitent des solutions de fixation qui garantissent une connexion stable et fiable en toute circonstance.

🔹 Résistance aux vibrations : testé de 10 à 2000 Hz sur trois axes, sans interruption de signal (>1 µs).

- 10g pour le CMM
- 10 à 15g pour le DMM
- Jusqu’à 45g pour l’EMM

🔹 Résistance aux chocs : garantit une connexion fiable en toutes circonstances.

- Jusqu’à 100g pendant 6 ms pour le DMM et le CMM
- Jusqu’à 160g pendant 6 ms pour l’EMM

🔹 Résistance aux conditions extrêmes : fonctionnement assuré de -55°C à +125°C, avec conformité aux profils de refusion sans plomb.

🔹 Compatibilité chimique :

- Conforme à la norme MIL-DTL-83513 (DMM & EMM), garantissant une résistance aux fluides industriels et aéronautiques.
- Conforme à la norme MIL-DTL-55302F (CMM), assurant une fiabilité optimale pour les applications militaires et industrielles.

🔹 Protection contre la corrosion : testé au brouillard salin 96h à 5% NaCl, garantissant une résistance optimale en environnements agressifs.





Optez pour une fixation intelligente et durable

Avec la Captive Screw de Nicomatic, sécurisez vos connexions en toute simplicité. Conçue pour éviter les erreurs de montage, accélérer l’assemblage et garantir une fiabilité maximale, elle est la solution idéale pour les environnements exigeants.

- Moins de risques, plus d’efficacité
- Une connexion robuste, même en conditions extrêmes
- Un montage optimisé pour gagner du temps

Besoin de plus d’informations ? Contactez-nous !
